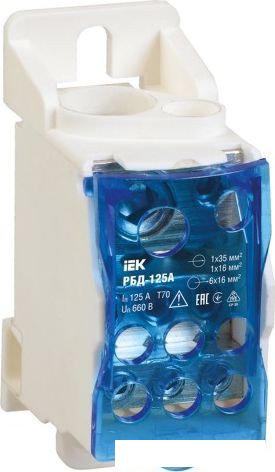

Распределительный блок IEK RBD-125

Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.
Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С.
Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика.
Способы установки:
– на монтажную DIN-рейку 35 мм,
– на панель щита двумя винтами.
Технические характеристики
Тип монтажа На DIN рейку, монтажную панель
Количество полюсов 1
Тип или способ подключения винт
Количество соединений 16 мм² 7
Количество соединений бол 25 мм² 1
Общее количество соедниений 8
Материал луженая медь
Материал корпуса пластик, не поддерживающий горение
Высота 70.5 мм
Ширина 29.0 мм
Глубина 47.0 мм
Номинальный ток 125 А
Частота 50 Гц
Номин напряжение 660 В
Макс среднекрадратичный кратковрем ток Icw 4.2 кА
Номин выдерживаемый импульсный ток Ipk 30 кА
Степень защиты - IP IP20
Сечение подкл проводников на входe 1х35; 1х16 мм²
Сечение подкл проводников на выходe 6х16 мм²
Материал корпуса пластик
Материал контакта латунь
Температура эксплуатации -40...+70 °C
Срок службы, Лет 10
Гарантийный срок, Лет 3
