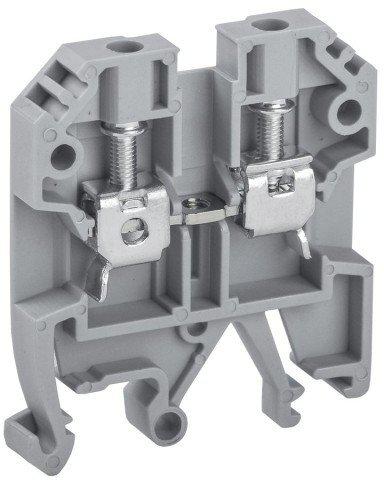

Клемма IEK YZN30-004-K03

Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов.
Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку.
Преимущества:
1. Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
2. Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
3. Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
4. Испытание на превышение температуры (не более, чем 45°С).
5. Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
6. Испытание падения напряжения (не более, чем 3,2мВ).
Технические характеристики
Сечение одножильного жёсткого провода 1,5...6 мм²
Сечение многожильного гибкого провода 1,5..4 мм²
Номинальный ток In 35 А
Номинальное рабочее напряжение 800 В
Тип электрич соединения винтовое соединение
Тип электрич соединения 2 винтовое соединение
Место соединения сбоку (поперечное)
Количество полюсов 1
Количество зажимных клемм на 1 полюс 2
Материал изоляции корпуса полиамид
Тип монтажа DIN-рейка (стандарт) 35 мм
Рабочая температура -60...+110 °C
Класс негорючести изоляц материала UL94 V0
Ширина или размер ячейки 6,5 мм
Длина 45,7 мм
Цвет серый
Номинальное рабочее напряжение переменного тока Ue ≤ 800 В
Номинальное рабочее напряжение постоянного тока Ue ≤ 800 В
Номинальная частота 50 Гц
Номин напряжение изоляции Ui 6000 В
Макс поперечное сечение проводника 4 мм²
Материал зажима сталь
Материал корпуса полиамид
Климатическое исполнение УХЛ3
Степень защиты - IP IP00
Ширина 6,5 мм
Высота 41,6 мм
Номинальная способность к присоединению 1,5...4 мм²
Модель или исполнение фазная
Минимальное сечение 1.5 мм
Материал токоведущей части латунь
Номинальное напряжение изоляции 1000 В
Степень защиты - IP с уст заглушкой IP20
Степень защиты - IP без заглушки IP00
Относительная влажность воздуха ≥ 90
Степень загрязнения 3
Ремонтопригодность нет
Номин импульсное выдерживаемое напряжение 6 кВ
Срок службы, лет 15
Гарантийный срок, лет 5
