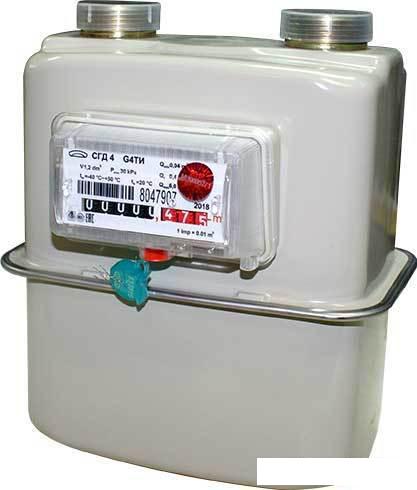

Счетчики газа диафрагменные CГД 4 (далее счетчики) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по СТБ 2262-2012, а также других неагрессивных газов, применяемых в бытовых и производственных целях.
Область применения - объекты социального и культурно-бытового назначения, жилые дома.
Счетчик состоит из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.
| Основные |
| Тип | диафрагменный |
| Индикация | механическая |
| Направление подачи газа | правое |
| Максимальный расход | 6 м³/ч |
| Рабочее давление | 50 кПа |
| Присоединительная резьба | 1 1/4" |
| Межосевое расстояние | 110 мм |
| Термокомпенсатор | |
| Максимальная погрешность | 3 % |
| Размеры и вес |
| Длина | 21 см |
| Ширина | 17.5 см |
| Высота | 24.5 см |
| Вес | 2300 г |
